貫通式貨架要如何設計？-深圳貨架廠告訴您

    貫通式貨架要如何設計呢？-深圳貨架廠告訴您，下面由兄弟貨架業務為大家講解一下，貫通式貨架的優勢有哪些，要怎么使用，貫通式貨架可根據實際需要選擇配置導向軌道。貨架在同樣的空間內比通常的橫梁式貨架幾乎多一倍的儲存能力，因?yàn)槿∠挥诟髋咆浖苤g的巷道，將貨架合并在一起，使同一層、同一列的貨物互相接著，最大限度地提高庫存的利用率，貨架由，立柱、斜撐、橫撐、背拉、頂拉、頂橫梁、隔撐、雙牛腿、掛板、單牛腿、護腳，導軌等組成,貫通式貨架的特點，是在支撐導軌上，托盤按深度方向存放，一個緊接著一個，這就是實現了高密度的儲存功能，貨物存取從貨架同一側進出，先存后取、后存先取，平衡重及前移式叉車可方便地駛?cè)胴浖苤虚g存取貨物，無需占用多條通道。駛?cè)胧截浖艿呐浼ǎ号Ｍ扰Ｍ攘号c貨架立柱的主要連接件，分單面與雙面、牛腿梁貨物存放的主要支承擱層、頂梁,貨架立柱的連接穩固件、頂拉貨架立柱的連接穩固件、背拉貨架立柱的連接穩固件，用于貨架單向排布時、護腳貨架正面保護件、護軌叉車進入巷道時貨架保護件等。

下面是我們給海南某某有限公司，做的駛?cè)胧截浖?/span>，我們根據客戶提供的場地面積跟取貨的方式，做了幾次的調整，后面才確定了最后的方案如下。

1、通廊架存取方式為：叉車開進貨架內部存取貨物；

2、貨架規格：L1350（巷道內空）*D5250*H5700;

3、貨架層數：4層存放（1地面層+3層導軌層)；

4、導軌承載：135KG/板；

5、數量：35個巷道，深度5個托盤；

6、可存放1200L（入叉面）*1000D 700托盤板；

7.貨架調距:導軌層可根據需要每75mm上下調節

8.貨架顏色:立柱藍色,橫梁、軌道、護腳桔紅色。

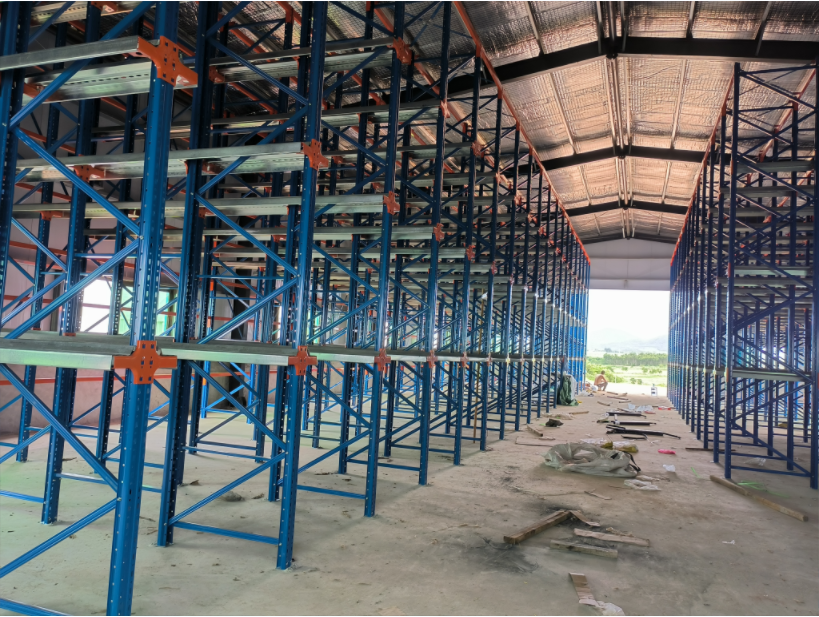

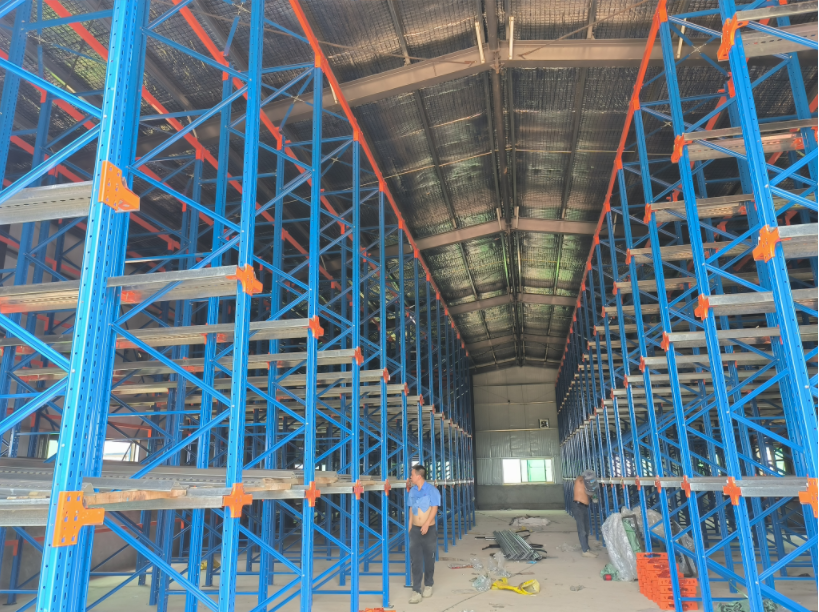

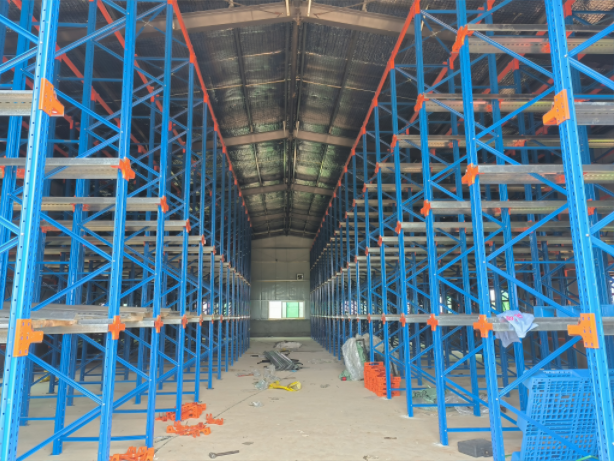

我們工程師給客戶出最終調整的方案是：長1350*寬5250*高5700貨架層數4層存放（1地面層+3層導軌層)；導軌承載：135KG/板，數量35個巷道，深度5個托盤，成型流程：分條→沖孔→輥軋→切斷→焊接→打磨/剪板→折彎→焊接→打磨噴涂流程：黑坯→除油→除銹→表調→磷化→烘干→靜電噴粉→固化→包裝 主要材質：武鋼Q235B優質冷軋鋼板噴涂粉末：上海幻影，噴涂厚度：60-80微米，噴涂工藝：環氧樹脂粉末靜電噴涂,如下圖：,如下圖：
